В накладке центральной консоли установлены выключатель аварийной сигнализации 1, выключатель обогрева заднего стекла 3 и переключатель режимов работы электровентилятора климатической установки 2.
В зависимости от комплектации на накладку могут быть установлены и другие выключатели.
Снятие
1. Накладку центральной консоли («Накладка центральной консоли панели приборов — снятие и установка»).
Замечание. Для замены неисправного выключателя накладку центральной консоли можно не снимать полностью. Достаточно отсоединить ее от панели приборов, отвести на небольшое расстояние и отсоединить колодку от снимаемого выключателя и извлечь неисправный выключатель. Проверить выключатели и переключатель можно мультиметром в режиме омметра. Коммутация выводов показана на общей схема электрооборудования автомобиля («Схемы электрооборудования»).
2. Для снятия выключателя аварийной сигнализации с тыльной стороны накладки сжимаем два фиксаторы...
...и извлекаем выключатель из отверстия.

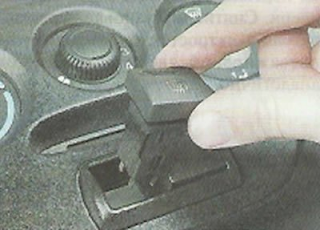

3. Для снятия выключателя обогрева заднего стекла также сжимаем фиксаторы...
...и извлекаем выключатель из отверстия накладки.

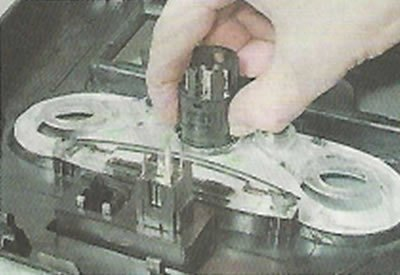

4. Для снятия переключателя климатической установки сжимаем фиксаторы...
...и вынимаем переключатель из накладки.
Установка
1. Устанавливаем выключатели в накладку центральной консоли до защелкивания фиксаторов. Выключатель обогрева заднего стекла при установке ориентирует так, чтобы символ на его кнопке не оказался перевернутым. Переключатель климатической установки ориентируем по риске на нем и позициям на лицевой стороне накладки. Выключатель аварийной сигнализации можно установить только в одном положении.
2. Устанавливаем центральную накладку консоли на панель приборов.
