ROHM расширяет линейку компактных проверенных на рынке высокоэффективных SBD для автомобильной промышленности.

 Вся линейка продуктов из 178 способствует снижению энергопотребления, меньшего размера и большей надежности в более широком диапазоне приложений.

Компания ROHM  недавно расширила свой портфель диодов с барьером Шоттки 24 новыми компактными высокоэффективными моделями (12  серий RBR  и 12  серий RBQ ). Эти устройства - всего 178 - идеально подходят для схем защиты и выпрямления в  автомобильном , промышленном оборудовании и потребительских приложениях.

Диоды обычно используются в различных схемах для выпрямления и защиты. Более того, поскольку в большинстве приложений требуется более низкое энергопотребление, растет использование SBD, которые более эффективны, чем другие диоды. Однако, если V F  снижается для повышения эффективности, I R,  который обратно пропорционален V F  , станет выше. Это увеличивает риск теплового разгона, поэтому важно сбалансировать как V F, так  и I R  при выборе SBD для проектирования схемы.

В ответ на это ROHM усилила линейку SBD, в которой компактный размер сочетается с низкими характеристиками V F  и I R,  востребованными автомобильным сектором. Проверенные на рынке серии RBR и RBQ были дополнительно расширены, чтобы включить линейку компактных сильноточных и высоковольтных продуктов, которые обеспечивают выпрямление и защиту в более широком диапазоне приложений.

Внедрение нового процесса позволяет ROHM повысить производительность микросхем обеих серий на 25% (  в частности, V F для серии RBR) по сравнению с традиционными продуктами ROHM. Кроме того, серия RBR отличается превосходными характеристиками низкого напряжения V F  - ключом к повышению эффективности и сокращению потерь. Это делает их идеальными для автомобильных приложений, а также для бытовой электроники, например ноутбуков, где требуется высокая эффективность. Фактически, 12 продуктов имеют компактный корпус (корпус PMDE (2,5 мм × 1,3 мм)), который уменьшает монтажную площадь на 42% по сравнению с существующими продуктами (пакет PMDU / SOD-123).

В то же время, серия RBQ обеспечивает отличные низкий Я R  характеристики , которые позволяют стабильную работу в условиях высоких температур - значительно снижают риск теплового пробоя , который является проблемой с SBDs. Таким образом, они идеально подходят для автомобильных силовых агрегатов и источников питания для промышленного оборудования, которое работает в условиях высоких температур. Было добавлено 12 новых продуктов на 100 В, чтобы удовлетворить потребность в более высоких напряжениях. И обе серии сертифицированы по стандарту AEC-Q101 для обеспечения надежности автомобильного уровня.

В будущем ROHM продолжит улучшать характеристики и эффективность своих полупроводниковых устройств, от продуктов с низким до высокого напряжения, одновременно усиливая свою отличительную линейку для дальнейшего снижения энергопотребления и достижения большей миниатюризации приложений.

Ключевая особенность

Помимо принятия нового процесса, который увеличивает эффективность на 25% при том же размере кристалла, что и в обычных продуктах ROHM, серия RBR / RBQ обеспечивает следующие функции.

1. Серия RBR

1-1. Низкий VF снижает потери
Серия RBR достигает более низких потерь за счет уменьшения VF на 25% по сравнению с традиционными продуктами ROHM того же размера, при этом подавляя характеристики IR, которые находятся в компромиссном соотношении с низким VF. Это делает их идеальными для автомобильных приложений, требующих более высокой эффективности, а также для ноутбуков и другой бытовой электроники, где требуется большая экономия энергии.

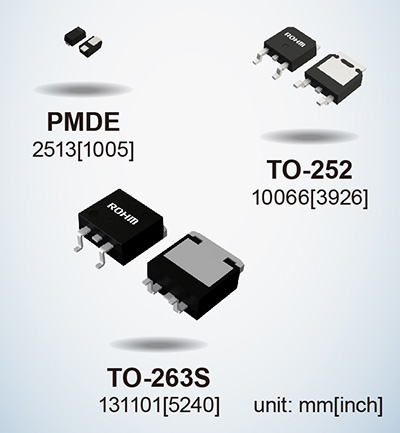

Кроме того, размер микросхемы серии RBR уменьшается при сохранении производительности, что приводит к уменьшению размера корпуса и минимизации занимаемой площади. Например, замена обычного корпуса PMDU (SOD-123FL) размером 3,5 мм × 1,6 мм на новый PMDE размером 2,5 мм × 1,3 мм уменьшает монтажную площадь прибл. 42%.

1-2. К обширной линейке ROHM добавлена ​​новая компактная упаковка.
В серию RBR теперь входят 12 новых упаковок PMDE размером 2,5 мм × 1,3 мм (6 для потребителей + 6 для автомобилей). Таким образом, общая линейка продуктов насчитывает 140 продуктов (выдерживаемое напряжение 30 В / 40 В / 60 В, ток от 1 до 40 А), что расширяет область применения и включает как автомобильные, так и потребительские приложения.

2. Серия RBQ

2-1. Низкое ИК-излучение обеспечивает стабильную работу при высоких температурах.
В серии RBQ используется запатентованная технология формирования барьеров для достижения оптимального баланса между VF и IR для импульсных источников питания. В результате потери обратной мощности уменьшаются на 60% по сравнению с традиционными продуктами ROHM, что дополнительно снижает риск теплового разгона при высоких температурах. Это делает их идеальными для автомобильных силовых агрегатов и промышленных источников питания, работающих в условиях высоких температур.

2-2. ROHM дополняет свою линейку новыми продуктами на 100
В Добавление 12 новых продуктов на 100 В (6 для потребителей + 6 для автомобилей) в серию RBQ доводит в общей сложности до 38 продуктов, состоящих как с общим катодом, так и с одиночным типом, с выдерживаемым напряжением 45 В / 65 В / 100 В. и от 10А до 30А тока.

Серия RBR

• Автомобильные приложения, такие как светодиодные фары и автомобильные аксессуары
• Ноутбуки

Серия RBQ

• Промышленные блоки питания
• Аудио
• Ноутбуки
• xEV
• ЭБУ двигателя
• Вторичное выпрямление в цепях AC / DC и DC / DC

Терминология

Диоды с барьером Шоттки
Тип диода, который обеспечивает характеристики выпрямления (диод) за счет использования барьера Шоттки, сформированного через переход металл-полупроводник. Отсутствие эффекта неосновной несущей приводит к превосходным высокоскоростным характеристикам.

Прямое напряжение (V F )
Падение напряжения, которое возникает, когда электричество течет от + к направлению -. Чем ниже это значение, тем выше эффективность.

Обратный ток (I R )
Обратный ток, генерируемый при приложении обратного напряжения. Чем ниже это значение, тем меньше потребляемая мощность (обратные потери мощности).

Тепловой разгон
Когда диод проходит в обратном направлении, тепло, выделяемое внутри микросхемы, может превышать тепловыделение корпуса, вызывая увеличение ИК-излучения и, в конечном итоге, разрушение, явление, называемое тепловым разгоном. Для SBD с высокими значениями IR особенно вероятно возникновение теплового разгона, поэтому следует соблюдать осторожность при проектировании схем.

AEC-Q101 Стандарт надежности
автомобильной техники AEC означает Совет по автомобильной электронике, организацию (в которую входят основные производители автомобилей и производителей компонентов), отвечающие за установление стандартов надежности электроники для автомобильной электроники. Стандарт Q101 специально применяется к дискретным полупроводниковым компонентам (то есть транзисторам и диодам).

ИСТОЧНИК: ROHM
