СБОРКА СПОРТИВНОЙ МОДИФИКАЦИИ LADA NIVA SPORT НАЧНЕТСЯ В ДЕКАБРЕ 2024 ГОДА




Глава компании АвтоВАЗ Максим Соколов подтвердил, что серийная сборка Lada Niva Sport начнется в декабре 2024 года. Автомобиль получит мотор от Lada Granta Sport, новые колесные диски и ряд доработок в салоне

Внешне автомобиль практически не будет отличаться от стандартной версии, кроме наличия шноркеля и воздухозаборников на капоте. Но главным внешним атрибутом станут 17-дюймовые колесные диски. Внутри установят сиденья с развитой боковой поддержкой и трехспицевый руль. Отделка самих сидений выполнена из кожзама и вставок под замшу красного и серого цветов.

Спортивная версия получит дисковые тормоза, усиленный задний мост и подвеску, а также позаимствует у Granta Sport пружины и амортизаторы. Под капотом расположится 1,6-литровый мотор мощностью 122 л.с.

СЕДАН LADA ISKRA ПОКАЗАЛИ НА ФОРУМЕ В ПЕТЕРБУРГЕ




Компания АвтоВАЗ показала свою новую модель Lada Iskra. Презентация прошла в рамках форума ПМЭФ в Санкт-Петербурге. В семейство Iskra войдут седан, универсал и их кросс-версии

Дизайн Lada Iskra выполнен в фирменной стилистике, но с рядом оригинальных элементов. К примеру, автомобиль получил свою решетку радиатора, бампера, а также форму оптики. В салоне есть мультимедийная система с небольшим экранчиком, аналоговая приборка, дополненная цифровым дисплеем посередине, а также мультифункциональное рулевое колесо.

Под капотом хорошо знакомый всем 1,6-литровый агрегат мощностью 90 л.с. или 106 л.с. в зависимости от комплектации. В первом случае мотор работает в паре с 5-ступенчатой “механикой”, а во втором идет уже связка с вариатором или 6-ступенчатой “механикой”.

Почему АВТОВАЗ не ставит на LADA АКПП «КАТЕ», новые подробности




Отечественная 7-ступенчатая автоматическая трансмиссия КАТЕ FT703 была разработана для легковых автомобилей В и С-класса с передним приводом, поперечным расположением двигателя. Трансмиссия способна выдержать крутящий момент до 200 Нм, в такие рамки укладываются, в частности, все модели LADA. В 2010 году на официальном сайте LADA писали, что АВТОВАЗ заключил с КАТЕ договор на подготовку производства. Почему же эту АКПП до сих пор не ставят на современные автомобили: LADA Vesta, XRAY, Granta?

Еще в 2006 году опытные образцы этой АКП были установлены на LADA Kalina. Проведенные в соответствии с требованиями АВТОВАЗа ускоренные испытания подтвердили работоспособность и основные технические характеристики нового изделия. Вскоре совместные работы КАТЕ и АВТОВАЗа по разработке и интеграции АКПП в автомобили LADA были продолжены совместно с австрийской компанией AVL.

Позже АВТОВАЗ становится частью альянса Renault-Nissan и испытания АКПП КАТЕ на автомобилях LADA закрываются. Автогигант решил устанавливать на свои модели АКПП альянса 4-ступенчатую Jatco, которая используется по настоящее время на обновленном семействе Lada Granta.

Вместе с этим испытания АКПП КАТЕ продолжались. Автоматическая трансмиссия была установлена на родстер «КРЫМ», построенный на базе Lada Kalina. В 2016 году родстер с АКПП прошел технические пробеговые испытания 5 000 км, за время которых не было выявлено ни одной серьезной неисправности.

А что же АВТОВАЗ? В начале 2018 года СМИ удалось связаться с представителями АВТОВАЗа, отвечающими за испытание трансмиссий, которые опровергли информацию об установке АКП на Весту. В компании решили отказаться от АКПП в пользу вариатора Jatco (снова от альянса). Видимо в компании не заинтересованы в отечественных разработках. А вы бы хотели видеть 7-ступенчатую АКПП КАТЕ на современных автомобилях LADA?

Режим «Видео» Lada Granta (Лада Гранта)

 Переход к режиму воспроизведения видеофайлов можно осуществить следующими способами:

  • подключить SD-карту (без аудиофайлов), если USB-накопитель не подключен:
  • подключить USB-накопитель (без аудиофайлов), если SD-карта не подключена;
  • нажатием кнопки Видео;
  • последовательным нажатием кнопки MODE, если подключено одно из устройств: SD-карта или USB-флеш-накопитель.

Примечание. При нахождении режима Видео в состоянии пауза повторный вход переведет радиоприёмник в режим проигрывания видео файла.

Рис. 6. Окно режима «ВИДЕО»


  • 1 - кнопка перехода в главное меню;
  • 2 - кнопка перехода из папки на один уровень вверх;
  • 3 - кнопка выбора карты памяти SD в качестве источника;
  • 4 - кнопка выбора USB-накопителя в качестве источника;
  • 5 - кнопка воспроизведения;
  • 6 - кнопка включения режима повторного воспроизведения;
  • 7 - кнопка включения режима воспроизведения в случайном порядке;
  • 8 - кнопки прокрутки списка видеофайлов;
  • 9 - список видеофайлов с курсором на выбранном видеофайле.


Выбор видеофайлов



Радиоприёмник поддерживает воспроизведение видеофайлов следующего формата:


  • Видеокодек - wmv3.
  • Размер кадра - 320х240рх.
  • Частота кадров - 25 кадров/сек.
  • Битрейт видео - до 750 кбит/сек.
  • Аудиокодек - wma.
  • Частота дискретизации 44100 Гц.
  • Битрейт аудио - 128 кбит/сек.


Для конвертации видеофайлов можно использовать любой доступный видеоконвертер.

Доступные для воспроизведения видеофайлы и папки отображаются в списке (9), рис. 7. Двойное нажатие на изображение папкиотобразит список видеофайлов в этой папке. Для выхода из папки нужно нажать кнопку 2 (рис. 6).

Для начала воспроизведения видеофайлов необходимо выполнить:

  • либо двойное нажатие на выбранный файл позволяет воспроизвести именно его, при этом доступна функция включения режима повторного воспроизведения выбранного файла (кнопка 6, рис. 6);
  • либо нажатие на кнопку воспроизведения файлов (кнопка 6, рис. 6) позволяет воспроизвести все видеофайлы, находящиеся в списке (9) на рис. 6;
  • либо выбор папки одиночным нажатием на изображение папкив списке (9) рис. 6, а затем нажатие кнопки воспроизведения файлов (кнопка 5, рис. 6) позволяет воспроизвести все видеофайлы, находящиеся в выбранной папке и ее подпапках.

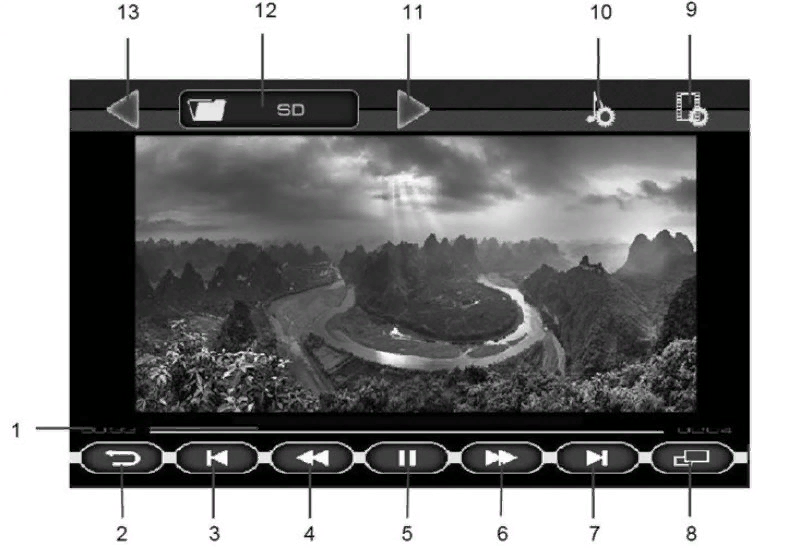

Рис. 7. Окно проигрывания видеофайлов

  • 1 - указатель времени воспроизведения видеофайла;
  • 2 - кнопка возврата в меню выбора видеофайла;
  • 3 - |◀ кнопка перехода к началу предыдущего файла;
  • 4 - ◀◀ кнопка включения ускоренного проигрывания видеофайла назад;
  • 5 - ||/▶ кнопка остановки воспроизведения (пауза). При нажатии на кнопку осуществляется запоминание позиции воспроизведения. И при возврате на эту страницу воспроизведение продолжается с запомненной позиции;
  • 6 - ▶▶ кнопка включения ускоренного проигрывания видеофайла вперед;
  • 7 - ▶| кнопка перехода к началу следующего видеофайла;
  • 8 - кнопка включения полноэкранного режима воспроизведения;
  • 9 - кнопка перехода в окно настроек Видео;
  • 10 - кнопка перехода в меню установок звука;
  • 11 - переход в следующую папку для воспроизведения видеофайлов;
  • 12 - имя текущей папки;
  • 13 - переход в предыдущую папку для воспроизведения видеофайлов.

Нажатие на указатель времени позволяет продолжить воспроизведение с любого участка видеофайла.

Для включения полноэкранного режима воспроизведения нажать кнопку 8 (рис. 7) или на изображение.

Выход из полноэкранного режима воспроизведения осуществляется с помощью однократного нажатия в любом месте экрана.

Если при воспроизведении видеофайла нажать на кнопку II (5) (рис. 7), а затем нажать на кнопку возврата (кнопка 2, рис. 7), то произойдет переход в главное меню и в кнопке «Видео» (рис. 2) появляется индикатор паузы. Этот режим позволяет вернуться к воспроизведению видеофайла с того места, где была поставлена пауза.

Внешний вид радиоприемника Lada Granta (Лада Гранта)




Рис. 1. Лицевая панель радиоприемника

  • 1 - Дисплей с сенсорной панелью.
  • 2 - Микрофон.
  • 3 - Слот для карты памяти SD.
  • 4 - MUTE - кнопка выключения звука.
  • 5 - Ручка регулировки звука с кнопкой включения/ выключения.
  • 6 - MODE - кнопка переключения режимов.

1.1.1 На рисунке 1 представлен внешний вид радиоприёмника.

1.1.2 USB-флеш-накопитель подключается к радиоприёмнику через разъем, который находится в перчаточном ящике («бардачке») автомобиля.

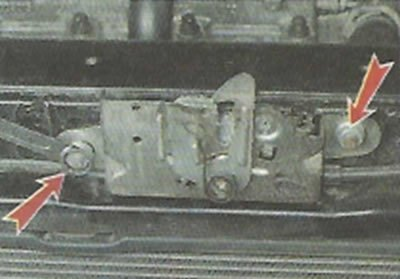

Замок капота — снятие, установка и регулировка Lada Granta (Лада Гранта)

 Доступ к замку затрудняет решетка радиатора.


Последовательность выполнения



1. Снимаем передний бампер с решеткой радиатора. Маркером помечаем положение замка.

2. Торцовым или накидным ключом на 13 мм отворачиваем две гайки крепления замка.



3. Снимаем замок со шпилек и отсоединяем тягу от замка.



4. Устанавливаем замок в обратной последовательности в соответствии с выполненной меткой. Перед установкой переднего бампера проверяем работу замка. Для этого:

5. Прикрываем капот (фиксатор на капоте должен входит в прорезь замка по центру).

6. При необходимости ослабляем гайки крепления и, перемешал замок вправо или влево, регулируем его положение. Отрегулировав положение замка, захлопываем капот (он должен плотно закрыться). Плотность закрытия капота регулируем перемещением замка вверх-вниз.



7. При необходимости регулируем высоту упоров капота.

Схема электрических соединений жгута проводов фонарей освещения номерного знака Lada Granta (Лада Гранта)

 Схема электрических соединений жгута проводов фонарей освещения номерного знака 21900-3724214-00:





1 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего; 2 - фонарь освещения номерного знака; 3 - фонарь освещения номерного знака.

Схема электрических соединений жгута проводов задней двери Lada Granta (Лада Гранта)

 Схема электрических соединений жгута проводов задней двери 21900-3724546-00:





1 - колодка жгута проводов задней двери к колодке жгута проводов заднего; 2 - колодки жгута проводов задней двери к громкоговорителю заднему правому; 3 - замок задний правый.

Схема электрических соединений жгута проводов передней левой двери Lada Granta (Лада Гранта)

 Схема электрических соединений жгута проводов передней левой двери 21900-3724545-00:





1 - колодка жгута проводов передней левой двери к колодке жгута проводов заднего; 2 - электродвигатель стеклоподъемника; 3 - замок левый передний; 4 - блок переключателей; 5 - колодки жгута проводов передней левой двери к громкоговорителю переднему левому.

Схема электрических соединений жгута проводов передней правой двери Lada Granta (Лада Гранта)

 Схема электрических соединений жгута проводов передней правой двери 21900-3724544-00:





1 - колодка жгута проводов передней правой двери к колодке жгута проводов заднего; 2 - электродвигатель стеклоподъемника; 3 - замок правый передний; 4 - переключатель стеклоподъемника; 5 - колодки жгута проводов передней правой двери к громкоговорителю переднему правому.

Схема электрических соединений жгута проводов заднего Lada Granta (Лада Гранта)

 Схема электрических соединений жгута проводов заднего 21900-3724210-00:







1, 2 - колодки жгута проводов заднего к колодкам жгута проводов панели приборов; 3 - боковой указатель поворотов правый; 4 - боковой указатель поворотов левый; 5 - датчик ручного тормоза; 6 - элемент обогрева заднего стекла; 7 - плафон освещения салона; 8 - выключатель в ремне безопасности водителя; 9 - фонарь освещения багажника; 10 - модуль электробензонасоса; 11 - фонарь правый; 12 - электродвигатель блокировки багажника; 13 - выключатель плафона освещения салона; 14 - дополнительный сигнал торможения; 15 - фонарь левый; 16 - колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17 - колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18 - колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19 - колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20 - блок управления надувных подушек безопасности; 21 - колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

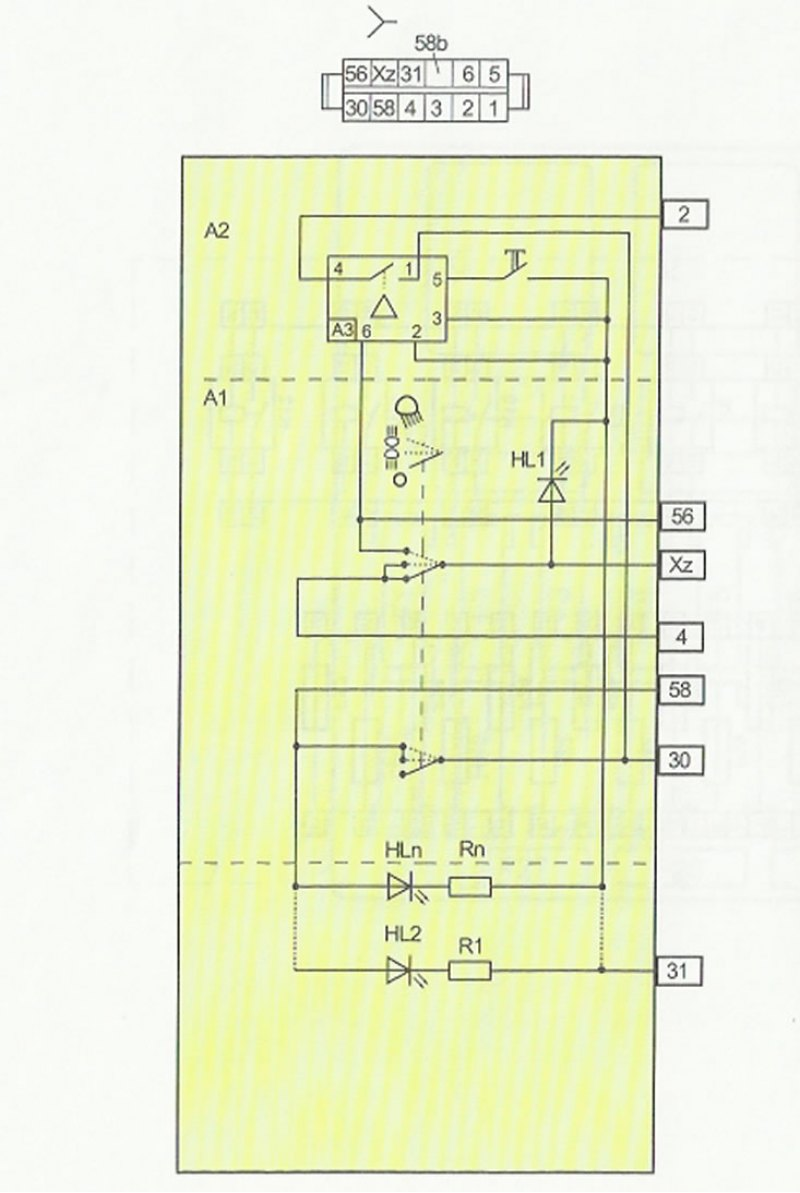

Схема электрическая принципиальная модуля управления светотехникой Lada Granta (Лада Гранта)

 Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-00:





1 - Условные обозначения и указатель - белого цвета с подсветкой "на просвет" светло-зеленого цвета. 2 - Положение клавиши нефиксированное. 3 - Условные обозначения на электрической схеме: А1 - переключатель наружного освещения; А2 - выключатель задних противотуманных фонарей; АЗ - устройство управления задними противотуманными огнями; HL1 - светодиод подсветки указателя; HL2 ... HLn - светодиоды подсветки условных обозначений (символов).


КонтактНазначение
2К задним противотуманным огням
4К дневным ходовым огням
30+12 В (от клеммы 30 генератора)
31Корпус
56К лампам ближнего света
58К габаритным огням и источникам подсветки
Xz+12 В (от клеммы 15 выключателя зажигания)

Схема электрическая принципиальная монтажного блока Lada Granta (Лада Гранта)

 Схема электрическая принципиальная монтажного блока

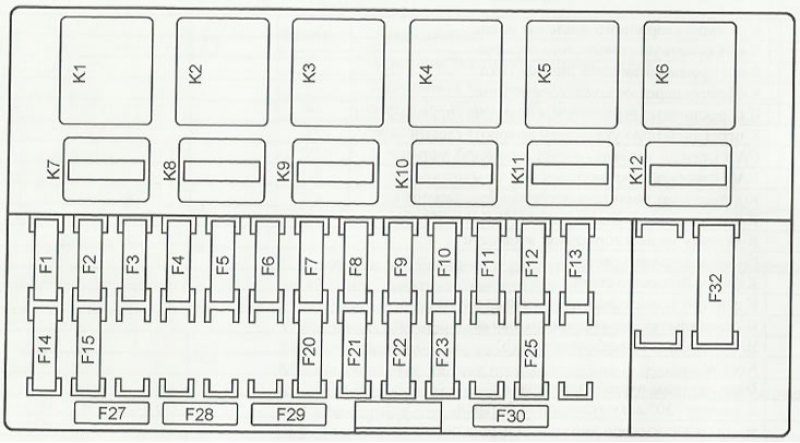

Расположение реле и предохранителей в монтажном блоке






Применяемость и назначение реле монтажного блока



НомерОбозначениеНазначение
К12110-3747210-31Реле электровентилятора системы охлаждения двигателя
К22110-3747210-31Реле включения блокировки дверей
К32110-3747210-11Дополнительное реле стартера
К4(50 А)2170-3747310-00Дополнительное реле
К51117-3747010-00Реле - прерыватель указателей поворота и аварийной сигнализации
К62114-3747710-00Реле стеклоочистителя
К71119-3747210-10Реле включения дальнего света фар
К81119-3747210-10Реле звукового сигнала
К91119-3747210-10Реле включения ближнего света фар
К101119-3747210-10Реле включения обогрева заднего стекла
К111119-3747210-10Реле главное
К121119-3747210-10Реле топливного насоса

Схема электрических соединений жгута проводов панели приборов Lada Granta (Лада Гранта)

 Схема электрических соединений жгута проводов панели приборов 21900-3724030-00:











1,2 - колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 - колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 - модуль управления светотехникой; 6 - выключатель зажигания; 7 - переключатель режимов бортового компьютера; 8 - переключатель стеклоочистителей; 9 - комбинация приборов; 10 - переключатель световой сигнализации; 11 - выключатель привода замка багажника: 12 - колодка диагностики; 13 - колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 - выключатель обогрева заднего стекла; 15 - выключатель аварийной сигнализации; 16 - выключатель сигнала торможения; 17, 18 - колодки жгута проводов панели приборов к радиоаппарату: 19 - устройство вращающееся; 20 - модуль надувной подушки безопасности водителя; 22 - монтажный блок: К1 - реле электровентилятора системы охлаждения двигателя; К2 - реле включения блокировки дверей; К3 - дополнительное реле стартера: К4 - дополнительное реле; К5 - реле-прерыватель указателей поворота и аварийной сигнализации; К6 - реле стеклоочистителя; К7 - реле включения дальнего света фар; К8 - реле звукового сигнала; К9 - реле включения ближнего света фар; К10 - реле включения обогрева заднего стекла: К11 - главное реле; К12 - реле топливного насоса; 23 - электроусилитель рулевого управления; 24 - прикуриватель; 25 - лампа подсветки табло управления отопителем; 26 - осветитель; 27 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 - контроллер: 29 - выключатель сигнала положения педали сцепления; 30 - педаль акселератора электронная; 31 - резистор добавочный; 32 - электродвигатель отопителя; 33 - переключатель электродвигателя отопителя: 34 - блок управления системой блокировки дверей.


Назначение контактов колодки X1 комбинации приборов



КонтактАдрес
1К датчику аварийного давления масла
2К выключателю стояночного тормоза
3Вход производственной диагностики
4К общему переключателю освещения
5К переключателю указателей поворота (правый борт)
6К переключателю указателей поворота (левый борт)
7CAN (низкий уровень)
8CAN (высокий уровень)
9К датчику непристегнутого ремня безопасности
10К подрулевому переключателю ("БК Reset")
11К датчику уровня тормозной жидкости
12К фарам дальнего света
13К фарам ближнего света
14К фонарю заднего противотуманного огня
15К передним противотуманным фарам
16Вход антенны иммобилизатора (Ь)
17Корпус
18Вход антенны иммобилизатора (а)
19К клемме "30" аккумуляторной батареи
20Вход сигнализатора электроусилителя ремня
21К клемме "15" выключателя зажигания
22К датчику двери
23К подрулевому переключателю ("БК+")
24К подрулевому переключателю ("БК-")
25К датчику наружной температуры
26К датчику уровня топлива

Схема электрических соединений жгута проводов системы зажигания Lada Granta (Лада Гранта)

 Схема электрических соединений жгута проводов системы зажигания 21900-3724026-40:







1 - датчик контрольной лампы давления масла; 2 - генератор; 3 - дроссельный патрубок с электроприводом; 4 - датчик температуры охлаждающей жидкости; 5 - колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 - электромагнитный клапан продувки адсорбера; 7 -датчик скорости; 8 - датчик массового расхода воздуха; 9 - датчик положения коленчатого вала; 10 - датчик концентрации кислорода; 11 - контроллер; 12 - датчик концентрации кислорода диагностический; 13 - катушки зажигания; 14 - свечи зажигания; 15 - форсунки; 16 - колодки жгута проводов системы зажигания и жгута проводов форсунок; 17 - датчик детонации.
