Блок-фара — замена ламп Lada Granta (Лада Гранта)

Внимание! Нельзя дотрагиваться до колб галогенных ламп пальцами. Работайте в чистых хлопчатобумажных перчатках без резинового напыления. Жирные следы от пальцев, оставшиеся на колбе лампы, в несколько раз сократят срок ее службы. После случайного касания пальцами колбы лампы, протрите колбу чистой салфеткой, смоченной спиртом.

Блок фара: 1 - лампа указателя поворота; 2 - винт регулировки света по горизонтали; 3 - лампа ближнего и дальнего света; 4 - винт регулировки света по вертикали; 5 - лампа габаритного света и дневных ходовых огней; 6 - отверстие для подсоединения гидрокорректора фар.

Лампа дальнего и ближнего света

1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»). Выключаем наружное освещение.

2. Снимаем крышку секции дальнего/ближнего света.

3. Снимаем колодку провода с вывода лампы.

4. Снимаем уплотнительную муфту.

5. Освобождаем фиксатор, выведя концы пружинного фиксатора из пазов.

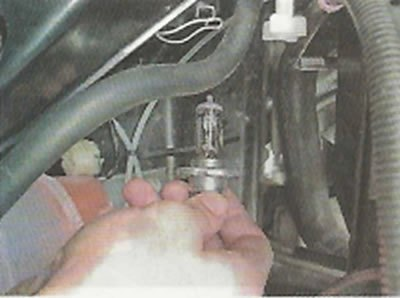

6. Извлекаем неисправную лампу.

7. Устанавливаем новую лампу в обратной последовательности.

Лампа габаритного света и дневных ходовых огней

1. Выключаем наружное освещение.

2. Не отсоединяя колодку жгута проводов, поворачиваем против часовой стрелки...

...и вынимаем патрон лампы габаритного света и дневных ходовых огней (для наглядности показано, на снятой блок-фаре).

3. Заменяем неисправную лампу.

4. Вставляем патрон с новой лампой в блок-фару и поворачиваем по часовой стрелке до фиксации.

Лампа указателя поворота

1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»). При замене правого указателя поворота снимаем бачок стеклоомывателя («Бачок стеклоомывателя — снятие и установка»).

2. Повернут против часовой стрелки патрон лампы указателя поворот.

Извлекаем патрон вместе с лам пой из корпуса указателя.

3. Немного утапливаем в патрон неисправную лампу и, повернув против часовой стрелки, извлекаем ее из патрона.

4. Заменяем неисправную лампу.

5. Устанавливаем патрон с лампой в указатель и поворачиваем его по часовой стрелке до фиксации.
