Схема электрических соединений жгута проводов коробки воздухопритока Lada Granta (Лада Гранта)

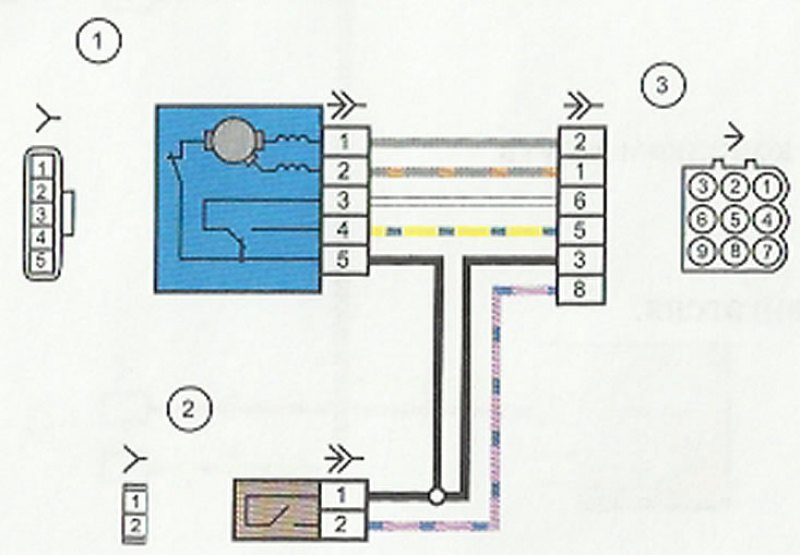

 Схема электрических соединений жгута проводов коробки воздухопритока 21900-3724019-00:

1 - электродвигатель стеклоочистителя; 2 - датчик уровня тормозной жидкости; 3 - колодка жгута проводов коробки воздухопритока к колодке жгута проводов панели приборов.
