Опоры силового агрегата — замена Lada Granta 1 (ВАЗ-2190, 2011-2021)

 Для выполнения работы потребуются:

• регулируемая по высоте подставка (например, винтовой домкрат);
• смотровая канава или эстакада.

Правая опора

Снятие

1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем центральную часть брызговика двигателя («Проверка технического состояния двигателя») или защиту картера (если установлена).

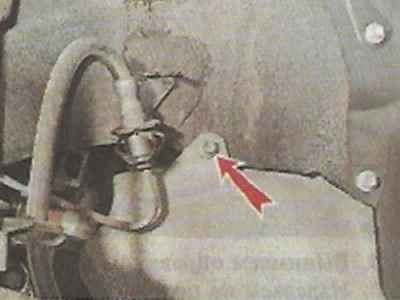

3. Ключом на 8 мм отворачиваем винт переднего...

...и заднего крепления правой части брызговика двигателя.

4. Снимаем правую часть брызговика.

5. Отвернув винты, отводим переднюю часть подкрылка или снимаем подкрылок переднего крыла («Подкрылок переднего крыла — снятие и установка»).

6. Устанавливаем под двигатель регулируемый по высоте упор (домкрат) и немного приподнимаем двигатель, разгружая правую опору.

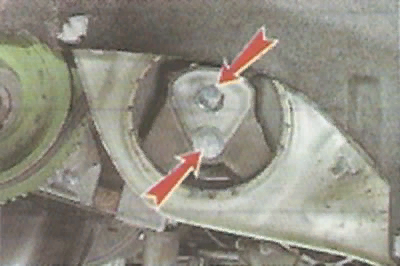

7. Ключом TORX Е14 отворачиваем два болта крепления опоры к кронштейну.

8. Торцовым ключом на 17 мм отворачиваем болт и две гайки крепления опоры к кузову.

9. Снимаем опору со шпилек.

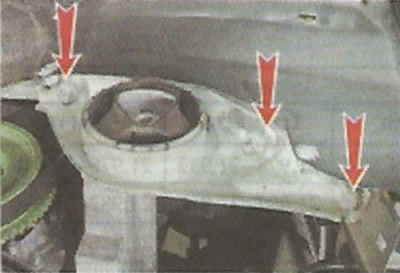

8. При необходимости торцовым ключом на 17 мм отворачиваем три болта крепления кронштейна опоры к двигателю и снимаем кронштейн.

Установка

Устанавливаем новую опору в обратной последовательности.

Левая опора

Левую опору заменяем аналогично правой (см. выше). При необходимости торцовым ключом на 17 мм отворачиваем три гайки крепления кронштейна опоры к коробке передач и снимаем кронштейн.

Задняя опора

Снятие

1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Устанавливаем регулируемую по высоте подставку (домкрат) под картер коробки передач.

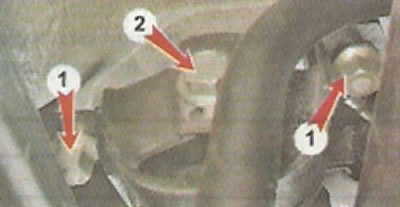

3. Торцовым ключом на 17 мм отворачиваем две гайки крепления опоры к кузову 1. На подставке опускаем на 10-15 мм заднюю часть силового агрегата. Ключом на 19 мм отворачиваем болт 2 крепления опоры к кронштейну.

4. Снимаем опору.

5. При необходимости снять опору с кронштейном, ключом на 10 мм отворачиваем два болта и снимаем защитный экран.

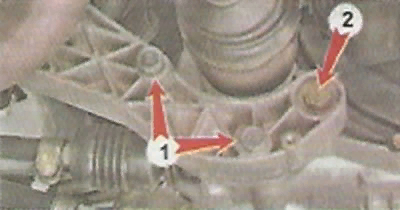

6. Отворачиваем три болта крепления кронштейна опоры к картеру коробки передач: два болта 1 ключом на 17 мм и один болт 2 ключом на 19 мм.

5. Снимаем кронштейн задней опоры.

Установка

Устанавливаем заднюю опору в обратной последовательности.
