Замечание. Работа показана на автомобиле, оборудованном подушкой безопасности. На автомобиле без подушки безопасности работу выполнять проще, требуется снять только накладку рулевого колеса.
Для выполнения работы потребуются специальный съемник для снятия подушки безопасности и новая гайка крепления рулевого колеса. При отсутствии съемника, его можно изготовить из старой шлицевой отвертки с шириной лезвия 5-6 мм. Для этого посередине лезвия необходимо проточить небольшой паз.
Снятие
1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»), снимаем клемму с отрицательного вывода аккумуляторной батареи.
Внимание! На автомобиле, оборудованном подушкой безопасности во избежание срабатывания подушки, после отсоединения аккумуляторной батареи выждите не менее пяти минут перед продолжением работы. Снятый модуль подушки безопасности укладывайте исполнительным механизмом вниз и вдали от рабочего места.
2. Устанавливаем передние колеса автомобиля в положение прямолинейного движения.
3. Через отверстия в обивке рулевого колеса самодельным съемником...

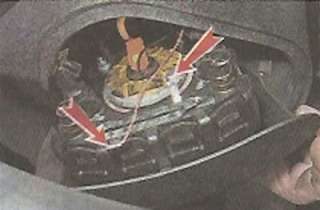

...сначала с одной, а затем с другой стороны, поджимая наружные усики пружинных фиксаторов (для наглядности подушка безопасности снята)...
...освобождаем два держателя модуля подушки безопасности.
4. Отведя модуль подушки безопасности от рулевого колеса, отсоединяем наконечники двух проводов.
5. Шлицевой отверткой с тонким лезвием освобождаем фиксатор колодки проводов.
6. Отсоединяем колодку провода от модуля подушки безопасности.
7. Во избежание травм в случае непроизвольного срабатывания подушки безопасности, укладываем снятый модуль вдали от рабочего места декоративной накладкой вверх.
8. При необходимости установки рулевого колеса в прежнем положении. любым доступным способом (маркером, фломастером, тонким зубилом) делаем установочные метки на валу и рулевом колесе.
Замечание. При снятии рулевого колеса подвижная часть контактного кольца не фиксируется автоматически от вращения. В результате при сборке может быть нарушено центральное положение подвижной части кольца. При этом велика вероятность повреждения контактного кольца при повороте рулевого колеса в одно из крайних положений. Для фиксации кольца рулевое колесо комплектуется специальным стопором.

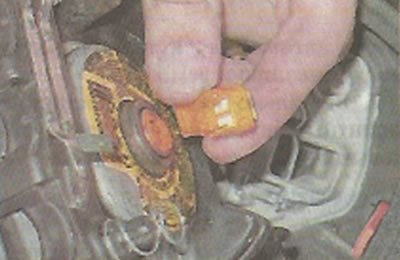

А на контактном кольце имеется специальное отверстие. Вставив стопор в это отверстие, можно зафиксировать подвижную часть контактного кольца в определенном положении.
При разборке необходимо застопоритъ контактное кольцо и не удалять стопор до установки рулевого колеса на рулевой вал.
9. Вставляем стопор в специальное отверстие для фиксации контактного кольца.
10. Торцовым ключом на 24 мм с удлинителем отворачиваем гайку крепления рулевого колеса и оставляем гайку на нескольких витках резьбы вала.
11. Последовательным и удара ми ладоней по ободу рулевого колеса с правой и левой сторон, сбиваем его со шлицев вала.
12. Отвернув гайку, снимаем рулевое колесо с вала, при этом вытягиваем провода контактного кольца вместе с колодками из отверстия ступицы рулевого колеса.
Устанавливаем рулевое колесо в обратной последовательности, совместив ранее сделанные метки и установив новую самоконтрящуюся гайку. Гайку крепления рулевого колеса моментом 32-51 Н·м (3,2-5,2 кгс·м).
Установка
Устанавливаем рулевое колесо в обратной последовательности, совместив ранее сделанные метки и установив новую самоконтрящуюся гайку. Гайку крепления рулевого колеса моментом 32-51 Н·м (3,2-5,2 кгс·м).
Рекомендация. Если необходимо установить рулевое колесо в новом положении (например. если при прямолинейном движении автомобиля, спицы расположены под наклоном), наденьте колесо на вал и зафиксируйте его гайкой, не затягивая ее окончательно. Проехав прямо несколько метров, убедитесь в правильном его положении. При необходимости переставьте рулевое колесо на требуемое количество шлицев и затяните гайку.
