Плафон освещения салона — замена ламп, снятие и установка Lada Granta (Лада Гранта)

 Плафон с фонарями индивидуальной подсветки

Замечание. Для замены неисправной лампы достаточно снять рассеиватель плафона. Для замены выключателя лампы индивидуальной подсветки и для зачистки контактов выключателя лампы освещения салона необходимо снять плафон.

Замена лампы

1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Шлицевой отверткой с тонким лезвием освобождаем два фиксирующих выступа и снимаем рассеиватель.

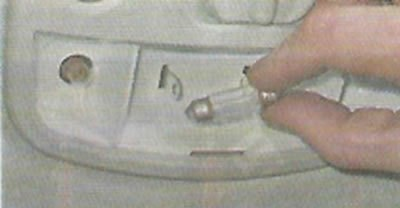

3. Для замены лампы освещения салона отжимаем пружинные контакты и извлекаем ее. Устанавливаем новую лампу в плафон.

4. Для замены лампы индивидуального освещения нажимаем на нее и поворачиваем против часовой стрелки. Устанавливаем лампу в обратной последовательности.

5. Заводим два выступа на нижней части рассеивателя в пазы корпуса плафона освещения салона и нажимаем на верхнюю часть рассеивателя до защелкивания фиксаторов.

Снятие

1. Снимаем рассеиватель плафона освещения салона (см. выше).

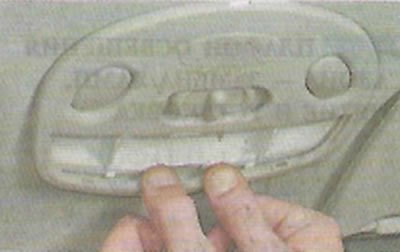

2. Выводим нижнюю часть облицовки плафона из зацепления с корпусом.

3. Снимаем облицовку.

4. Крестовой отверткой отворачиваем два самореза крепления плафона к потолку салона.

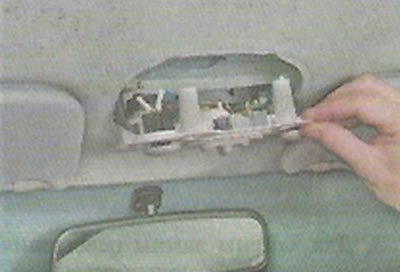

5. Извлекаем плафон из отверстия обивки потолка.

6. Сжав с двух сторон пружинные фиксаторы, разъединяем колодки жгута проводов.

Установка

Устанавливаем плафон в обратной последовательности.

Плафон без индивидуальных фонарей

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы («Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Шлицевой отверткой поддеваем и, преодолевая сопротивление пружинных фиксаторов, снимаем плафон.

3. Для замены лампы, отжимаем пружинные контакты и извлекаем ее. Устанавливаем новую лампу в плафон.

4. Устанавливаем плафон освещения салона в корпус, надавливаем до защелкивания фиксаторов.

Замечание. Корпус плафона снимают также, как показано выше.
