МУЛЬТИМЕДИЙНАЯ СИСТЕМА ДЛЯ АВТО: УСТРОЙСТВО И ОСНОВНОЙ ФУНКЦИОНАЛ



Многофункциональные головные устройства автомобилей, соединившие в себе средства мультимедиа, быстро устаревают. На рынке появляются все новые и более удобные модели с расширенным функционалом, которые предоставляют водителю множество дополнительных сервисов.

Эксперты Моторпейдж разбираются, что входит в стандартную систему штатных мультимеда, когда стоит решаться на ее замену и что может пойти не так.

НАЗНАЧЕНИЕ

Современное мультимедийное головное устройство автомобиля – это система, способная получать, обрабатывать, воспроизводить и передавать на другие технические средства различные виды цифровой, видео и аудио информации. Из-за присутствия в этих системах приемников телевизионных программ, музыкальных и видео проигрывателей, их еще называют информационно-развлекательными комплексами.

Объединив в себе средства навигации, развлечений и связи на основе единого интерактивного интерфейса управления, головная мультимедийная система значительно повышает комфорт водителя и безопасность эксплуатации автомобиля. Принято различать штатные мультимедиа-системы, которые имеются сразу на момент покупки автомобиля, а также универсальные комплексы, продающиеся отдельно и часто более совершенные, чем заводские.

ЧТО ВХОДИТ В СОСТАВ СИСТЕМЫ

Функционал и комплектация головных информационных комплексов различных моделей и производителей может несколько различаться. Но практически каждый из них включает в себя следующие элементы и блоки:

• Электронный блок управления.
• Цифровой радиоприемник.
• Многофункциональный мультимедиа проигрыватель.
• Модуль GPS навигации.
• Bluetooth и другие беспроводные средства связи.
• Модуль доступа в интернет при помощи 3G/4G USB модема.
• TV-тюнер.
• Комплект качественной акустики.
• LCD монитор.
• Разъемы для подключения устройств ввода/вывода.
• Антенны и присоединительные кабеля.

Функциональной основой головной мультимедийной системы является электронный блок управления. В этом устройстве выполняется обработка входящих информационных потоков со всех подключенных девайсов ввода и вывода, формируются команды исполнительным прибором. Именно здесь реализуется функции системного, телефонного, навигационного и других важнейших модулей комплекса.

По технической реализации головное управление практически ничем не отличается от архитектуры современного компьютера. На плате присутствует центральный процессор, оперативная и постоянная память, контроллеры и интерфейсы для подключения внешних устройств. Встроенный софт включает опцион по настройкам и навигации, медиатеку, проигрыватель, телефонную книгу, игры и множество других приложений.

В КАКИХ СЛУЧАЯХ ЦЕЛЕСООБРАЗНА УСТАНОВКА НОВОЙ МУЛЬТИМЕДИЙНОЙ СИСТЕМЫ

Решение о покупке современного головного информационно-развлекательного комплекса чаще всего принимают автомобилисты, в машинах которых на момент выпуска была установлена скромная CD/DVD аудиосистема или устаревший на сегодня чейнджер дисков. Возможно, автовладелец не сможет на 100% реализовать все возможности нового устройства, но главные функции наверняка будут работать.

Основная проблема с внедрением современного мультимедийного комплекса в автомобиль предыдущих лет выпуска заключается в том, что в последнем может не быть подготовки для этой системы. Тогда крепление блоков и разводку проводов придется реализовать самостоятельно. Такую работу лучше поручить мастеру специализированного СТО.

Обладатель достаточно нового авто может принять решение о замене штатной мультимедийной системы по причине того, что она ощутимо отстала от уровня современных технологий.

Кстати, это несоответствие требованиям времени можно смело закладывать еще на этапе покупки авто. Поскольку из-за сложностей с переработкой конструкторской документации с конвейера год за годом спускаются машины с устаревшими мультимедийными комплексами. Чем можно заменить такую систему?

ШТАТНАЯ ИЛИ УНИВЕРСАЛЬНАЯ?

В MotorPage.Ru считают, что владельцам современных транспортных средств, которые планируют обновить головную систему мультимедиа, следует поискать решение в линейке оборудования бренда своего авто.

Большинство автомобильных концернов пошли по пути разработки собственных систем мультимедиа. Этот подход характерен для разработчиков электронных средств всего модельного ряда Mercedes, Audi, Citroen, BMW, Lexus, Ford и других брендов.

Установить и правильно связать в едином блоке весь функционал автомобиля, включая голосовое управление, навигацию, климат-контроль, мультимедийный центр, камеры и парковочный радар, в головном модуле от другого производителя очень сложно.

Даже самая совершенная универсальная система, предназначенная для других моделей, может нестабильно работать со штатным оборудованием конкретного авто. В таком случае найти правильное решение должен помочь профессиональный мастер, имеющий непосредственный опыт в этой сфере.

ПОЯВИЛИСЬ ИЗОБРАЖЕНИЯ ИНТЕРЬЕРА РОССИЙСКОГО ЭЛЕКТРОМОБИЛЯ АТОМ

Подробности об электромобиле Атом продолжают публиковаться в интернете. В этот раз «Кама» поделилась изображениями салона будущей новинки

Судя по рендерам, доступ в салон открывают две распашные двери без центральной стойки. Их открытие/закрытие также осуществляется с помощью нажатия кнопки. На передней панели никаких экранов нет. Единственный цифровой дисплей в автомобиле встроен в рулевое колесо. Оно достаточно крупное, поэтому сразу возникает вопрос удобства такого решения. Для водителя также есть проекционный дисплей. Управления остальными функциями происходит исключительно через приложение на смартфоне.

Оснащение будет включать USB-C порты для зарядки смартфонов, обогрев сидений и рулевого колеса, а также камеру для идентификации водителя и его состояния. Отделка выполнена из ткани и кожзама черного или белого цветов на выбор.

Вам понравилась новость?

Режим «Видео» Lada Granta (Лада Гранта)

 Переход к режиму воспроизведения видеофайлов можно осуществить следующими способами:

• подключить SD-карту (без аудиофайлов), если USB-накопитель не подключен:
• подключить USB-накопитель (без аудиофайлов), если SD-карта не подключена;
• нажатием кнопки Видео;
• последовательным нажатием кнопки MODE, если подключено одно из устройств: SD-карта или USB-флеш-накопитель.

Примечание. При нахождении режима Видео в состоянии пауза повторный вход переведет радиоприёмник в режим проигрывания видео файла.

Рис. 6. Окно режима «ВИДЕО»

• 1 - кнопка перехода в главное меню;
• 2 - кнопка перехода из папки на один уровень вверх;
• 3 - кнопка выбора карты памяти SD в качестве источника;
• 4 - кнопка выбора USB-накопителя в качестве источника;
• 5 - кнопка воспроизведения;
• 6 - кнопка включения режима повторного воспроизведения;
• 7 - кнопка включения режима воспроизведения в случайном порядке;
• 8 - кнопки прокрутки списка видеофайлов;
• 9 - список видеофайлов с курсором на выбранном видеофайле.

Выбор видеофайлов

Радиоприёмник поддерживает воспроизведение видеофайлов следующего формата:

• Видеокодек - wmv3.
• Размер кадра - 320х240рх.
• Частота кадров - 25 кадров/сек.
• Битрейт видео - до 750 кбит/сек.
• Аудиокодек - wma.
• Частота дискретизации 44100 Гц.
• Битрейт аудио - 128 кбит/сек.

Для конвертации видеофайлов можно использовать любой доступный видеоконвертер.

Доступные для воспроизведения видеофайлы и папки отображаются в списке (9), рис. 7. Двойное нажатие на изображение папкиотобразит список видеофайлов в этой папке. Для выхода из папки нужно нажать кнопку 2 (рис. 6).

Для начала воспроизведения видеофайлов необходимо выполнить:

• либо двойное нажатие на выбранный файл позволяет воспроизвести именно его, при этом доступна функция включения режима повторного воспроизведения выбранного файла (кнопка 6, рис. 6);
• либо нажатие на кнопку воспроизведения файлов (кнопка 6, рис. 6) позволяет воспроизвести все видеофайлы, находящиеся в списке (9) на рис. 6;
• либо выбор папки одиночным нажатием на изображение папкив списке (9) рис. 6, а затем нажатие кнопки воспроизведения файлов (кнопка 5, рис. 6) позволяет воспроизвести все видеофайлы, находящиеся в выбранной папке и ее подпапках.

Рис. 7. Окно проигрывания видеофайлов

• 1 - указатель времени воспроизведения видеофайла;
• 2 - кнопка возврата в меню выбора видеофайла;
• 3 - |◀ кнопка перехода к началу предыдущего файла;
• 4 - ◀◀ кнопка включения ускоренного проигрывания видеофайла назад;
• 5 - ||/▶ кнопка остановки воспроизведения (пауза). При нажатии на кнопку осуществляется запоминание позиции воспроизведения. И при возврате на эту страницу воспроизведение продолжается с запомненной позиции;
• 6 - ▶▶ кнопка включения ускоренного проигрывания видеофайла вперед;
• 7 - ▶| кнопка перехода к началу следующего видеофайла;
• 8 - кнопка включения полноэкранного режима воспроизведения;
• 9 - кнопка перехода в окно настроек Видео;
• 10 - кнопка перехода в меню установок звука;
• 11 - переход в следующую папку для воспроизведения видеофайлов;
• 12 - имя текущей папки;
• 13 - переход в предыдущую папку для воспроизведения видеофайлов.

Нажатие на указатель времени позволяет продолжить воспроизведение с любого участка видеофайла.

Для включения полноэкранного режима воспроизведения нажать кнопку 8 (рис. 7) или на изображение.

Выход из полноэкранного режима воспроизведения осуществляется с помощью однократного нажатия в любом месте экрана.

Если при воспроизведении видеофайла нажать на кнопку II (5) (рис. 7), а затем нажать на кнопку возврата (кнопка 2, рис. 7), то произойдет переход в главное меню и в кнопке «Видео» (рис. 2) появляется индикатор паузы. Этот режим позволяет вернуться к воспроизведению видеофайла с того места, где была поставлена пауза.

Внешний вид радиоприемника Lada Granta (Лада Гранта)

Рис. 1. Лицевая панель радиоприемника

• 1 - Дисплей с сенсорной панелью.
• 2 - Микрофон.
• 3 - Слот для карты памяти SD.
• 4 - MUTE - кнопка выключения звука.
• 5 - Ручка регулировки звука с кнопкой включения/ выключения.
• 6 - MODE - кнопка переключения режимов.

1.1.1 На рисунке 1 представлен внешний вид радиоприёмника.

1.1.2 USB-флеш-накопитель подключается к радиоприёмнику через разъем, который находится в перчаточном ящике («бардачке») автомобиля.

Условия корректного подключения носителей данных Lada Granta 1 (ВАЗ-2190, 2011-2021)



Примечания:

• Чем больше файлов/папок на носителе, тем дольше загружаются файлы. Рекомендуется использовать носитель данных, содержащий только аудиофайлы, изображения и видео -файлы.
• Для максимально возможной скорости доступа к файлам рекомендуется использовать SD-карты памяти класса мощности 4 и выше.

Внимание! Категорически запрещается располагать в корневом каталоге носителей файлы с расширением *bin, так как это может привести к неработоспособности радиоаппарата.

Возможно подключение только USB-приборов со спецификацией 2.0.

Таблица размещения файлов (FAT) подключённого прибора должна быть версии FAT16 (< 2 GB) или FAT32 (> 2 GB). Максимальное количество первичных разделов должно быть не более 4.

При воспроизведении записи с жёсткого диска очень большого объёма может появиться задержка, вызванная считыванием файловой структуры.

При воспроизведении записи из очень разветвлённого дерева каталогов может появиться задержка, вызванная считыванием файловой структуры.

Желательно, чтобы дерево каталогов у подключённого прибора имело не более восьми уровней. В одном каталоге должно быть не более 1000 файлов.

Радиоприемник работает с внешними носителями следующих форматов:

• SDHC до 32 Гб:
• SD до 4 Гб;
• USB 2.0 до 64 Гб;
• USB 3.0 до 64 Гб.

Карт-ридер: поддерживает карты SD, SDHC размером 32 мм х 24 мм х 2,1.

Запрещается использовать для подключения прибора удлинительные USB-кабели и USB-хабы.

Режим «Телефон» магнитола Lada Granta 1 (ВАЗ-2190, 2011-2021)

 Внимание! Соблюдайте законодательные положения относительно пользования телефоном при управлении автомобилем.

Примечание. Эта система поддерживает следующие сервисы: Спецификация Bluetooth® версия 1.1 или более поздняя (рекомендуется: версия 2.1+EDR).

Профили:

• HFP (Hands Free Profile) версия 1.0 или более поздняя.
• РВАР (Phone Book Access Profile) версия 1.0 или более поздняя.
• A2DP (Advanced Audio Distribution Profile) версия 1.0 или более поздняя.
• Если мобильный телефон не поддерживает HFP, невозможно зарегистрировать телефон и пользоваться отдельно сервисами РВАР и A2DP.

Bluetooth® является зарегистрированным товарным знаком корпорации Bluetooth SIG, Inc.

Рис. 10. Окно режима «Телефон»

• 1 - кнопка перехода в главное меню;
• 2 - кнопка включения режима воспроизведения аудиофайлов с телефона;
• 3 - кнопка выключения громкоговорящего режима при разговоре по телефону;
• 4 - кнопка вызова/выключения соединения;
• 5 - индикация подключенного телефона;
• 6 - кнопка перехода в меню настроек работы с телефоном;
• 7 - кнопка перехода в телефонную книгу;
• 8 - кнопка повторного набора номера;
• 9 - кнопка удаления последнего введенного символа;
• 10 - поле отображения номера абонента;
• 11 - клавиатура для набора номера.

Подключение телефона с функцией Bluetooth®

Перед подключением убедитесь, что в телефоне имеется функция Bluetooth®.

Для соединения с радиоприёмником включите в телефоне функцию Bluetooth®. Если в телефоне имеется режим видимости, включите его. Далее в меню настроек работы с телефоном нажмите кнопку «Поиск устройств».

Окно телефонного соединения

Окно загрузки (вариант 1)

Окно загрузки (вариант 2)

По окончании поиска в списке обнаруженных устройств найдите имя вашего телефона. Выберите его из списка путем одиночного нажатия. На ваш телефон отправится запрос на подтверждение подключению, и просьба ввести пароль. Для установки соединения по каналу Bluetooth® с устройством введите на телефоне пароль «0000». Дождитесь окончания подключения. Вернитесь в окно «Телефон».

Подтверждение соединения с телефоном отображается появлением символа телефона (5) (рис. 10) в нижнем левом углу в следующих окнах: главное меню, телефон, радио, аудио, видео, фотографии, настройки, информация.

Внимание! Процедуру поиска Bluetooth® устройств необходимо выполнять в меню настроек телефонного соединения радиоаппарата.

Кнопка «Автоматическое соединение» предназначена для восстановления связи с телефоном, после пропадания Bluetooth® сигнала от мобильного устройства.

Кнопка «Автоответ» предназначена для автоматического принятия входящего вызова.

Единовременно радиоприёмник может работать только с одним телефоном. Для подключения другого телефона к радиоприёмнику нужно выбрать имя найденного телефона в списке, либо повторить поиск, выбрав «Поиск устройств».

Внимание! При отсутствии завершения регистрации телефона с радиоприёмником в течение 1 минуты или некорректной работе функции Bluetooth® рекомендуется перезагрузить аппарат длительным нажатием на ручку регулировки громкости 5.

• Примечание. Отдельные модели сотовых телефонов могут некорректно работать в режиме Bluetooth® с данным радиоприёмником, что не является признаком неисправности. Для проверки функционирования проверьте работу радиоприёмника с другим сотовым телефоном.
• Корректная работа с телефоном, использующим две и более сим-карты, в режиме Hands Free не гарантируется. Рекомендуется обратиться к руководству по эксплуатации данного телефона.

Набор номера

Выберите режим работы с телефоном последовательным нажатием кнопки MODE (рис. 1) на лицевой панели или нажатием кнопки «Телефон» в главном меню на дисплее. Наберите номер, используя цифровую клавиатуру (кнопки 11, рис. 10). Для исправления ошибок набора используйте кнопку 9 (рис. 10). Однократное нажатие удаляет последний введенный символ. Удержание кнопки 9 (рис. 10) более одной секунды позволяет удалить все введенные символы. Нажмите кнопку 4 (рис. 10) для вызова абонента, при этом появляется окно диалога. Для завершения разговора нажмите кнопку 4 (рис. 11). Для повтора последнего набранного номера нажмите кнопку 8 (рис. 10).

Рис. 11. Окно телефонного соединения

• 1 - кнопка перевода разговора на громкую связь (аудиосистема автомобиля);
• 2 - кнопка перевода разговора на телефон;
• 3 - кнопка приема вызова;
• 4 - кнопка завершения вызова;
• 5 - список телефонов (активный номер абонента подсвечивается).

В случае поступления звонка на сотовый телефон радиоприёмник переключается в режим ВТ, появляется окно диалога с номером абонента. Для приема звонка нажмите кнопку 3 (рис. 11). Чтобы отключить во время разговора громкую связь через аудиосистему автомобиля, продолжить разговор через телефон, нажмите кнопку 2 (рис. 11). Чтобы вернуть громкую связь, нажмите 1 (рис. 11). Для завершения звонка нажмите кнопку 4 (рис. 11).

Для перехода в окно телефонной книги нажмите кнопку 7 (рис. 10). При первом подключении будет осуществлена загрузка телефонной книги из вашего телефона. Время загрузки зависит от размера телефонной книги и может занять несколько минут. Фотографии контактов с телефона не переносятся.

Для осуществления звонка из телефонной книги необходимо коснуться нужной записи в списке (рис. 12), после чего отобразится окно телефонного соединения (рис. 11).

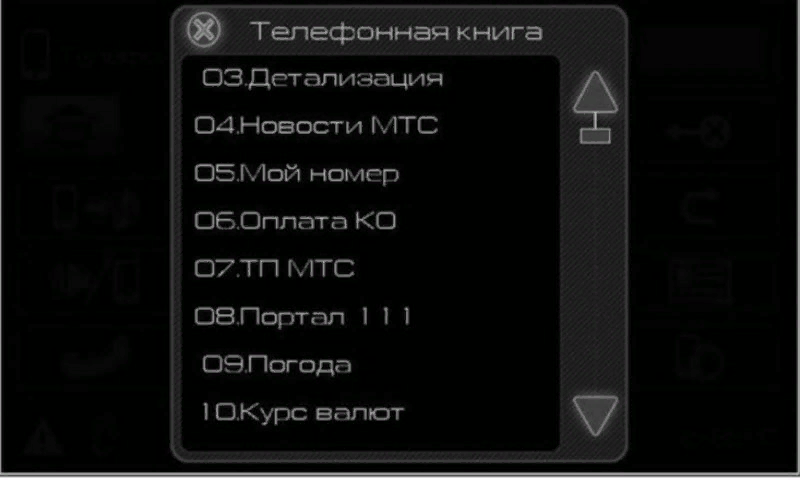

Рис. 12. Окно телефонной книги

Чтобы позвонить на один из номеров контакта, необходимо его выбрать в списке (5) (рис. 11) и нажать кнопку 3 (рис. 11). Для отмены нажмите кнопку 4 (рис. 11).

Проигрывание аудиофайлов с телефона

В режиме Bluetooth® при условии поддержки телефоном протокола «A2DP» возможно прослушивание аудиофайлов, воспроизводящихся на сотовом телефоне через аудиосистему автомобиля.

Рис. 13. Окно проигрывания аудиофайлов с телефона

• 1 - кнопка возврата в меню выбора файла;
• 2 - |◀ кнопка включения проигрывания предыдущего файла;
• 3 - ||/▶ кнопка остановки/ воспроизведения (пауза). При нажатии на кнопку осуществляется запоминание позиции воспроизведения. И при возврате на эту страницу воспроизведение продолжается с паузы;
• 4 - ▶| кнопка включения проигрывания следующего файла;
• 5 - кнопка перехода в окно настроек звука.

Переключиться в этот режим можно, нажав кнопку 2 (рис. 10). Экран проигрывания аудиофайлов с телефона аналогичен экрану воспроизведения аудиофайлов с SD- и USB-карты памяти и имеет следующие кнопки управления (рис. 13). Информация о проигрываемом файле не отображается.

При нажатии кнопки старта воспроизведения (кнопка 3, рис. 13) в телефоне в фоновом режиме запускается плеер, открыв который можно увидеть информацию о проигрываемом треке. Управление проигрыванием можно осуществлять из плеера телефона.

На время входящего/исходящего вызова воспроизведение аудиофайла приостанавливается.

Поддержка форматов аудиофайлов для проигрывания через Bluetooth® ограничивается возможностями плеера в телефоне.

Переключиться из режима прослушивания звука с мобильного телефона в другой режим и обратно, можно нажимая кнопку MODE.

Режим «Фотографии» магнитола Lada Granta 1 (ВАЗ-2190, 2011-2021)

Для просмотра файлов изображения нажмите кнопку «Фотографии», после чего появляется меню со списком файлов с изображениями, которые имеются на выбранном носителе.

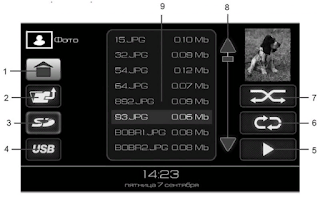

Рис. 8. Окно режима «Фотографии»

• 1 - кнопка перехода в главное окно;
• 2 - кнопка перехода из папки на один уровень вверх;
• 3 - кнопка выбора карты памяти SD в качестве источника;
• 4 - кнопка выбора USB-флеш-диска в качестве источника;
• 5 - кнопка воспроизведения;
• 6 - кнопка включения режима повторного воспроизведения;
• 7 - кнопка включения режима воспроизведения в случайном порядке;
• 8 - кнопки прокрутки списка файлов;
• 9 - список файлов.

Выбор файлов изображений

Радиоприёмник поддерживает воспроизведение файлов изображений форматов: .JPEG, .JPG, .JPE, .BMP, GIF, .PNG.

В таблице приведено примерное время загрузки jpeg-файла:

Размер jpeg-файла	Время открытия (секунды)
800х1397 рх, 1 Мб	~1 с
1024х1789 рх, 2 Мб	~3 с
1200х2096 рх, 2,5 Мб	~4 с
1978х3456 рх, 7 Мб	~9 с

Для открытия файлов более 7Мб требуется довольно длительное время и их просмотр на устройстве не рекомендуется.

Рекомендуемым является размер файла не более 1Мб с разрешением не более 800x1397рх, т.к. время открытия такого файла составляет порядка одной секунды, что соответствует минимальному времени просмотра изображения в режиме слайд-шоу.

Доступные для просмотра файлы и папки отображаются в списке (9) (рис. 8).

Для отображения списка файлов внутри папки нужно нажать на изображение папки О в списке (9) на рис. 8. Для выхода из папки нужно нажать кнопку 2 (рис. 8).

Нажмите на изображение файла в списке и кнопку 5 (рис. 8), либо дважды нажмите на выбранный файл для запуска просмотра файлов, начиная с файла, выделенного в списке курсором. Для организации слайд-шоу должен быть включен режим повторного воспроизведения. Радиоприёмник перейдет в окно проигрывания файлов изображения.

Рис. 9. Окно проигрывания файлов изображений

• 1 - кнопка возврата в меню выбора файла;
• 2 - |◀ кнопка включения показа предыдущего файла;
• 3 - ||/▶ кнопка остановки показа (пауза). При нажатии на кнопку осуществляется запоминание позиции воспроизведения. И при возврате на эту страницу воспроизведение продолжается с запомненной позиции;
• 4 - ▶| кнопка включения показа следующего файла;
• 5 - кнопка включения режима воспроизведения во весь экран;
• 6 - кнопка перехода в окно установок фотографий;
• 7 - кнопка перехода в окно установок звука;
• 8 - кнопка выбора аудиофайла для проигрывания при просмотре фотографий;
• 9 - переход в следующую папку для воспроизведения файлов;
• 10 - имя текущей папки;
• 11 - переход в предыдущую папку для воспроизведения файлов.

Если при просмотре фотографий нажать на кнопку II (3) (рис. 9), а затем нажать на кнопку возврата (кнопка 1, рис. 9), то происходит переход в главное меню, и на кнопке «Фотографии» появляется индикатор паузы. Этот режим позволяет вернуться к просмотру фотографий с того места, где была поставлена пауза.

Перечень принятых сокращений магнитолы Lada Granta 1 (ВАЗ-2190, 2011-2021)



AF	Перечень принятых сокращений - Список альтернативных частот. Возможность автоматизированной перестройки радиоприёмника,
AM	например, в случае ухудшения приёма сигналов на данной частоте, на другие частоты, на которых также осуществляется передача сигналов данной программы - АМ-диапазон
AUDIO	Аудиотермин, относящийся к технологиям передачи звуковых файлов
A2DP	Профиль Bluetooth®, позволяющий воспроизводить музыку, сохраненную на телефоне через
BAL	радиоприемник - Баланс
BASS	Тембр НЧ
Веер	Сигнал
BT	Bluetooth обеспечивает обмен информацией между устройствами
СТ	Функция RDS, позволяющая корректировать время по сигналам радиостанций
DISP	Дисплей
EQ	Эквалайзер
FAD	Баланс между передними и задними динамиками
F+	Переход в следующую папку
F-	Переход в предыдущую папку
FM	FM-диапазон
MUTE	Отключение звука
RDM	Режим случайного воспроизведения (Random)
RPT	Режим повторного воспроизведения (Repeat)
SCAN	Сканирование
SD	Secure Digital Memory Card формат карт памяти
TAG	Метаданные аудиофайла
TRE	Тембр ВЧ
USB Flash drive	USB (Universal Serial Bus (универсальная последовательная шина) - флеш-накопитель - запоминающее устройство
УКВ	Диапазон ультракоротких волн
